Тестер-симулятор электронных распределительных ТНВД Denso V3, V4, V5 EDC – Диагностический блок

Описание продукции и сфера практического применения

Специализированный микропроцессорный тестер ТНВД Denso V3 V4 V5 в фирменном зеленом корпусе от станкостроительного завода BEACON MACHINE представляет собой высокоточный автономный контроллер-симулятор сигналов ЭБУ для стендовой проверки и калибровки электронных роторных распределительных топливных насосов высокого давления систем Denso ECD (Electronic Controlled Distributor).

Оборудование моделирует специфические импульсы синхронизации датчика положения вала (NE-sensor) и формирует мощные ШИМ-сигналы (PWM) для прямого управления быстродействующим электромагнитным дозирующим клапаном высокого давления SPV (Spill Valve), а также клапаном регулировки угла опережения впрыска TCV (Timing Control Valve). Прибор разработан для полноценной диагностики насосов Denso ECD-V3, ECD-V4, ECD-V5 (серий 096000-xxx, 096500-xxx, 098000-xxx, 22100-xxx), устанавливаемых на легендарных японских дизельных двигателях: Toyota 1KZ-TE (3.0 TD), 1HD-FTE (4.2 TD 24V), 1KD-FTV, 2L-TE (2.4 TD), 3L, 5L-E, 2C-TE, 3C-TE; Isuzu 4JB1-TC, 4JG2; Mitsubishi Pajero 4M40-E; Nissan TD27ETi, QD32ETi; Mazda WL-T. Тестер незаменим при ремонте ТНВД внедорожников Toyota Land Cruiser 100, Prado 90/120, Hilux, HiAce, Surf, коммерческих грузовиков Isuzu Elf, Fuso Canter и микроавтобусов. Использование симулятора Denso EDC устраняет такие распространенные дефекты, как отказ запуска двигателя «на горячую», спонтанное глушение на холостом ходу, жесткая металлическая детонация при разгоне, отсутствие тяги под нагрузкой, аварийная ошибка Check Engine (коды 12, 14, 99 по клапану SPV) и густой серый или черный дым выхлопа.

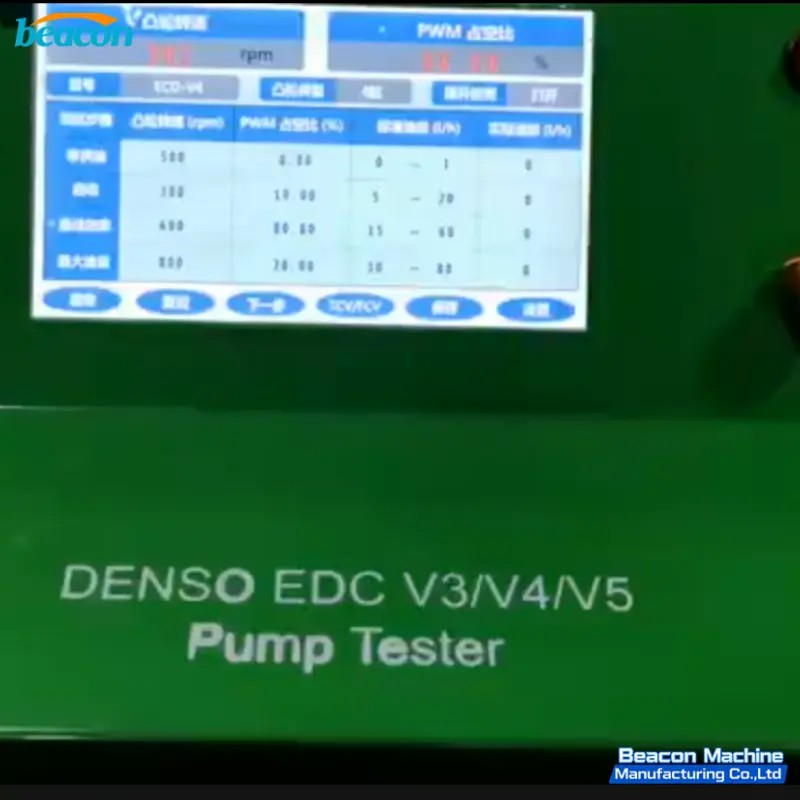

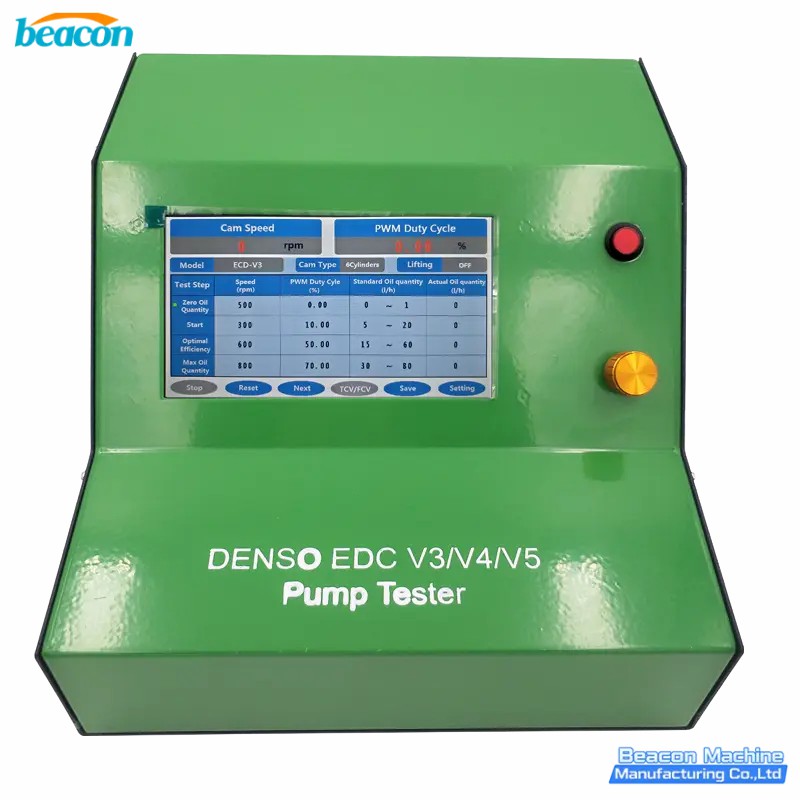

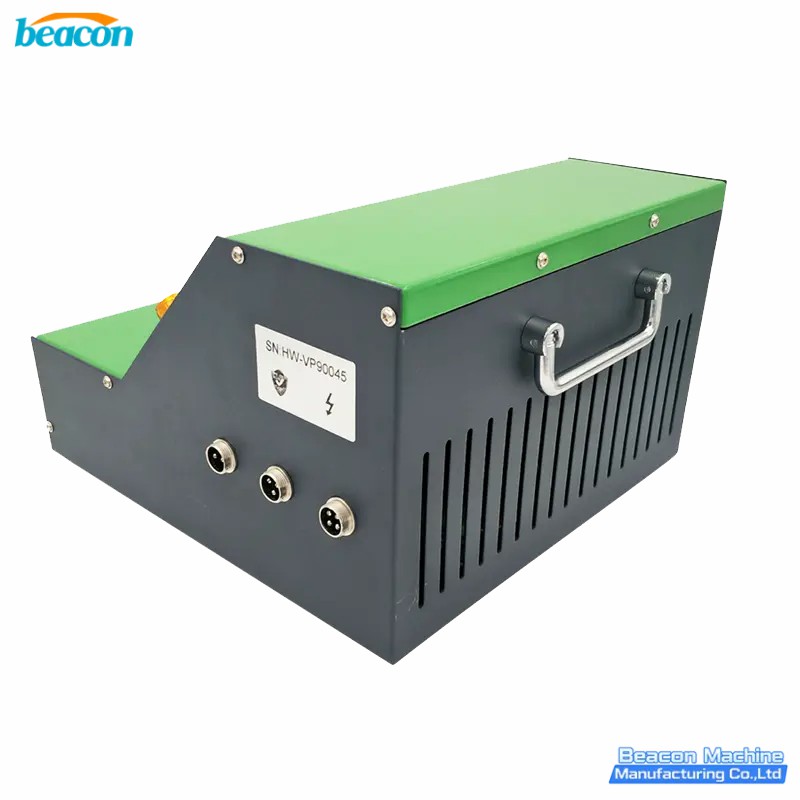

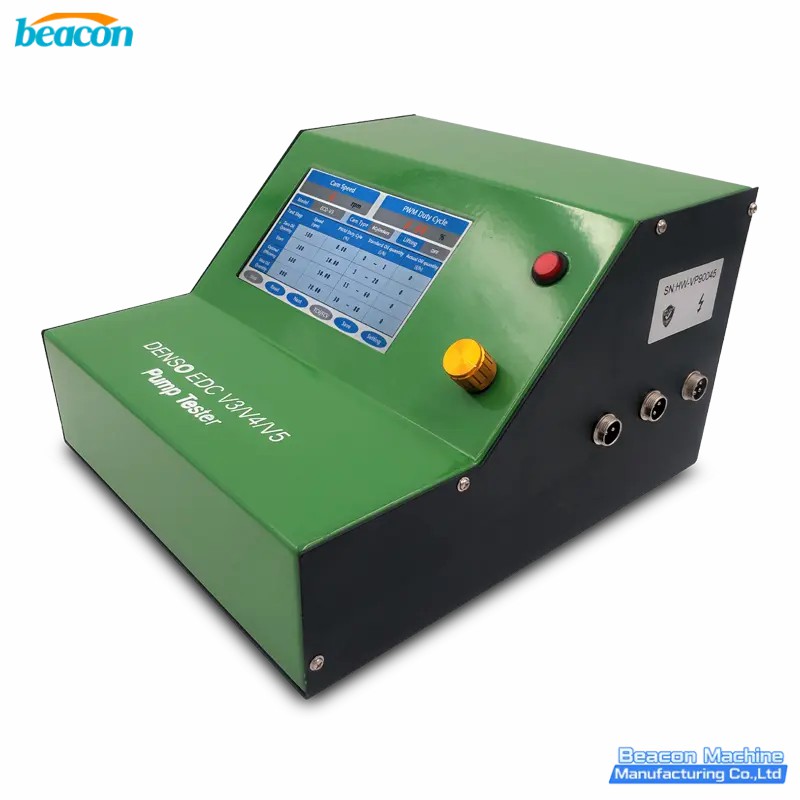

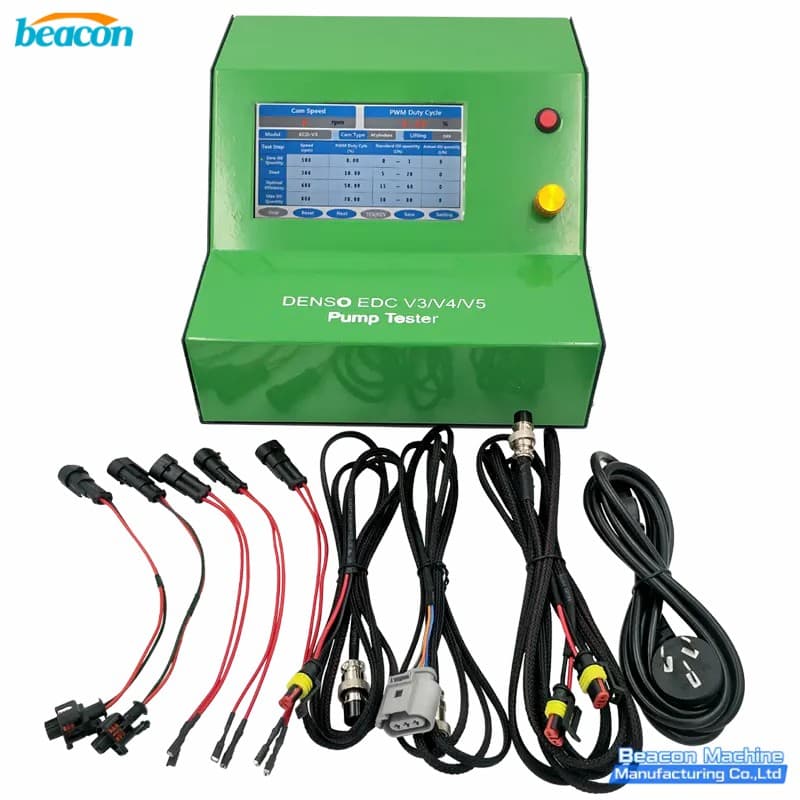

Галерея прибора Denso V3 V4 V5, экрана и жгутов проводки

Технические и сервисные преимущества симулятора Denso EDC BEACON MACHINE

• ✔            Специализированный силовой драйвер для низкоомных клапанов SPV:            Формирует крутые фронты импульсов тока высокой амплитуды с режимом удержания (Peak & Hold), что необходимо для четкого закрытия прецизионного клапана-дозатора SPV насосов Toyota 1KZ-TE и 1HD-FTE без перегрева катушки.

• ✔            Встроенная библиотека профилей кулачковых шайб (Cam Profiles):            Через графический сенсорный экран оператор может выбирать тип кулачкового диска (Cam Type), рабочий подъем плунжера и количество цилиндров (4 или 6), что гарантирует абсолютное совпадение фаз впрыска с заводскими тест-планами Denso.

• ✔            Точная регулировка угла опережения впрыска (тайминг TCV):            Обеспечивает плавное управление клапаном TCV с контролем скважности ШИМ (0–100%), позволяя мастеру на механическом стенде отслеживать перемещение автомата опережения впрыска по стробоскопу или микрометру.

• ✔            Совместимость с любыми стендами серии 12PSB:            Прибор подключается в качестве выносного электронного блока к любому механическому стенду регулировки ТНВД (12PSB-E, 12PSB-D, 12PSB-X), превращая традиционный стенд в комплекс для проверки японских электронных распределительных насосов.

• ✔            Заводская гарантия и оригинальные жгуты проводов BEACON:            12 месяцев официальной заводской гарантии, комплект прочных экранированных жгутов с оригинальными разъемами под фишки ТНВД Toyota, Isuzu и Mitsubishi в комплекте, русскоязычная техническая документация.
